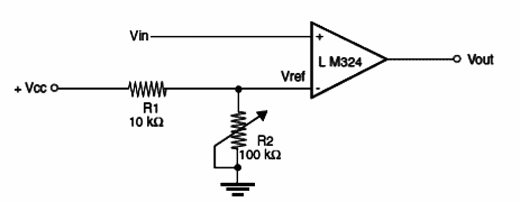

Na figura mostramos como usar um LM324 como comparador de tensão a tensão de referência é ajustada em R2 e quando a tensão Vin superar o valor ajustado, a saída do circuito passa para o nível alto. Outros operacionais e comparadores podem ser usados na mesma configuração.
![Comparador de Tensão Básico LM324
Comparador de Tensão Básico LM324](/images/stories/banco/cir2928_0001.gif)
Comparador de Tensão Básico LM324
