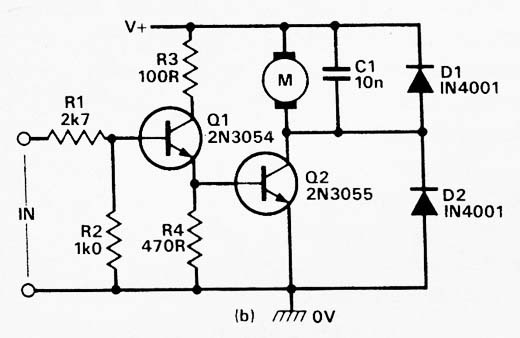

Este controle permite ligar ou desligar um motor até 3 ou 4 A com um sinal de baixa intensidade. O transistor deve ser montado em radiador de calor e a tensão de operação pode ficar entre 5 e 15 V tipicamente. O sinal deve ter uma corrente de pelo menos 1 mA. Q1 pode ser um BD135.
![Controle Simples de Motor DC (2)
Controle Simples de Motor DC (2)](/images/stories/banco/cir2912_0001.jpg)
Controle Simples de Motor DC (2)
