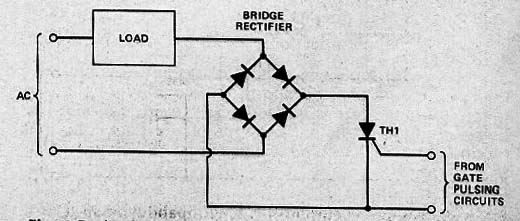

Esta é a simulação do CIR659 do Banco de Circuitos. Com este circuito, do Electronics Digest de 1984, é possível controlar uma carga de alta potência no regime de onda completa, usando um SCR. O SCR e os diodos devem ser de acordo com a corrente na carga, sendo sugerido para correntes até 3 A o TIC106 e diodos da série 1N54XX. O SCR deve ser dotado de um bom radiador de calor. Lembre-se que o circuito de controle não é isolada da rede de energia.
A simulação é dada a a seguir. O gerador de funções é ajustado para 0,1 a 1 Hz com sinal retangular.
