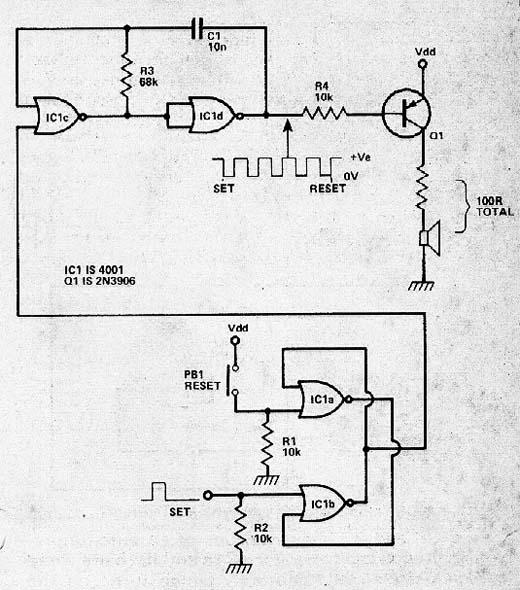

Encontrei este circuito num artigo da revista Electronics Today International de julho de 1979. Trata-se de uma configuração de biestável utilizando duas portas de um circuito integrado 4001 que dispara um oscilador feito com as outras duas portas do mesmo circuito integrado. O transistor pode ser o BD136 e com este componente, pode-se ligar diretamente um alto-falante de 8 Ω. Para um BC558, recomenda-se uma saída com impedância maior, no caso, um total de 100 Ω. Veja na seção de downloads cursos Curso de Eletrônica Digital mais sobre este tipo de circuito. Na seção de matemática para eletrônica temos as fórmulas para calcular a frequência deste circuito. A alimentação pode ser feita por tensões de 5 a 15 V.
