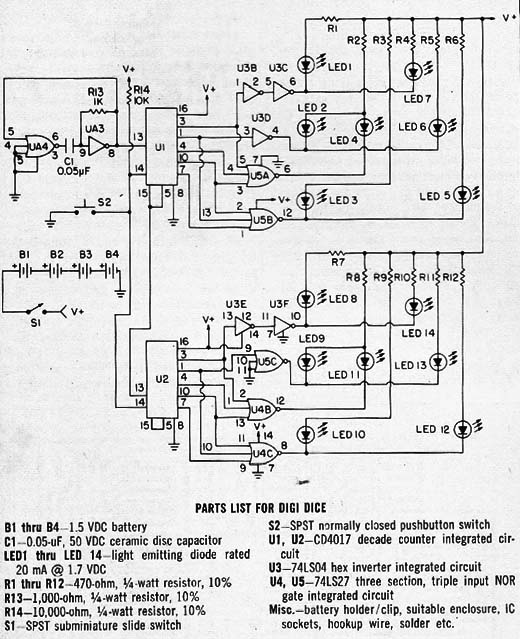

Este circuito saiu numa Budget Electronics de 1981, mas ainda é atual, já que os componentes são comuns mesmo em nossos dias. No original podemos ver que a alimentação é feita com 6 V, no entanto os circuitos integrados são TTL. Para evitar problemas de sobrecarga nos integrados, sugerimos ligar em série com a alimentação um diodo 1N4002 de modo a se obter algo em torno de 5,4 V para a alimentação o que está dentro das tolerâncias normais dos circuitos integrados TTL. Os dois conjuntos de LEDs são montados de modo a ter a disposição dos dados de jogos comuns.
Dado Eletrônico
