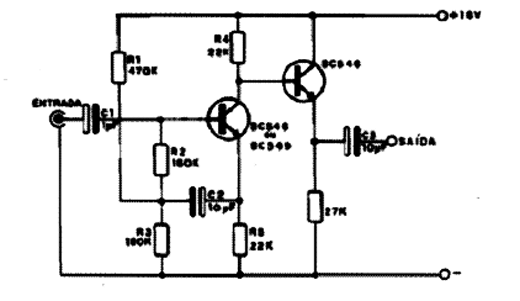

Usando o Multisim 11, simulamos o CIR579 do Banco de Circuitos do site. Este circuito serve para a amplificação de sinais de fontes de alta impedância como microfones, cápsulas de instrumentos musicais, etc. O ganho é elevado, fornecendo o circuito em sua saída sinal de mais de 500 mV suficiente para excitar a entrada da maioria dos amplificadores de áudio. O consumo é muito baixo, mas a tensão de alimentação é alta, de 18 V devendo ser obtida do amplificador com o qual ele vai funcionar ou de fonte externa de excelente filtragem. Em alguns casos podem ser usadas duas baterias de 9 V em série.

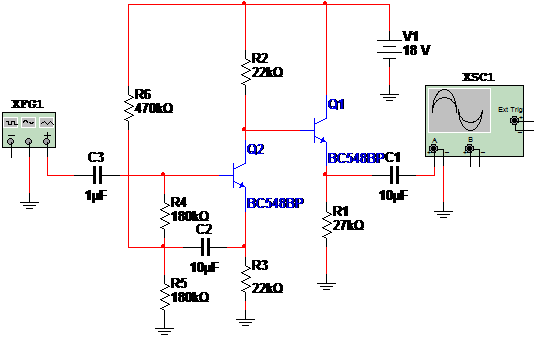

Na simulação aplicamos um sinal de 100 mV x 1 kHz na entrada e verificamos com o osciloscópio o sinal de saída.
A forma de onda da saída está dada a seguir, observando-se que o ganho de tensão é 2 mas a impedância de saída é baixa significando um grande ganho de potência.
