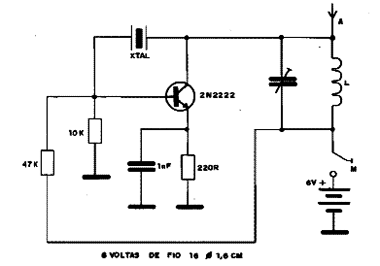

Este circuito foi incluído no Bando de Circuitos sob o número CIR503. Trata=se de um transmissor de curto alcance para a faixa de 7 a 14 MHz usa uma antena telescópica de 80 cm a 2 metros e é alimentado por 4 pilhas pequenas. O cristal determina a frequência de operação. CV é um trimmer comum de 40 pF ou mesmo um pequeno variável que deve ser sintonizado para se obter o máximo de rendimento na frequência do cristal. A bobina é formada por 8 espiras de fio 16 numa forma de 1 cm de diâmetro sem núcleo.

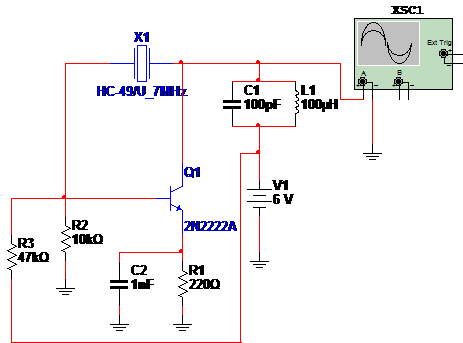

Na versão simulada, o que verificamos é a existência de um sinal de RF no terminal de antena, ligando o osciloscópio, conforme mostra a figura abaixo.

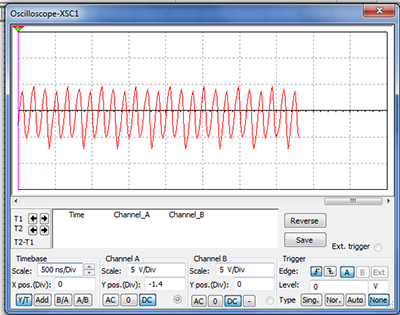

A forma de onda observada é dada a seguir.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0426.zip)
