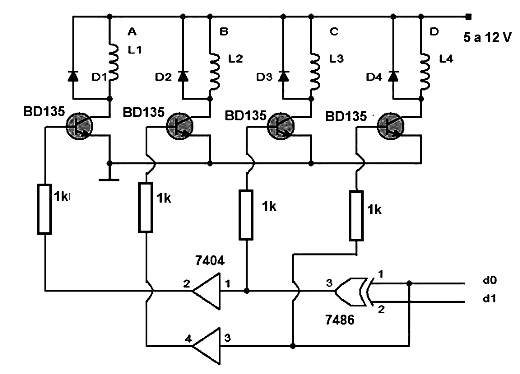

A sequência de níveis lógicos aplicados às entradas do e d1 determinam o movimento do motor. O circuito tem lógica TTL no controle, a qual deve ser alimentada por 5 V. Já, o motor pode ser alimentado por tensões de 5 a 12 V, conforme o tipo, e a corrente máxima é de 500 mA. Os transistores devem ser dotados de radiadores de calor. Correntes maiores, até 2 A podem ser controladas com transistores TIP31. Os diodos de proteção são do tipo 1N4002 ou 1N4004. Os pinos de alimentação dos integrados TTL devem ser obtidos no datasheet de cada um.
Controle TTL de Motor de Passo
