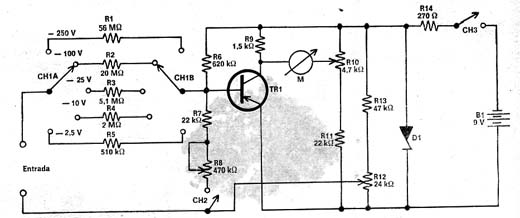

Achei este circuito numa revista francesa Radio Constructeur de 1968, salva de enchente (daí o escaneamento um tanto quanto borrado). Este circuito usa um transistor para medir tensões em 5 escalas com fundo a partir de 2,5 V e uma sensibilidade de 200 k? por volt.O transistor pode ser qualquer um de uso geral PNP como o BC558 e o zener é de 6,3 V. O circuito conta com um ajuste de nulo e um ajuste de escala. O instrumento indicador é um microamperímetro de 100 µA de fundo de escala, mas pode ser usada a escala de correntes de um multímetro analógico comum.
Voltímetro Transistorizado
