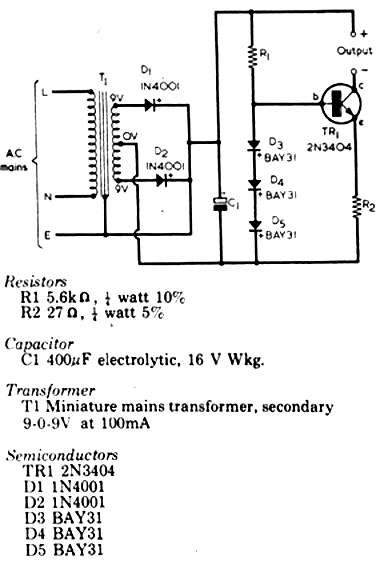

O circuito apresentado foi encontrado numa Radio & Electronics Constructor de 1976. A revista não mais existe, mas basta trocar o transistor por um BD135 e reforçar os diodos para 1N4002 para que a montagem se torna viável. Os BAY31 podem ser trocados por diodos comuns como o 1N4148, mais fáceis de obter. A corrente de carga estará entre 25 e 65 mA, valor que pode sr alterado em R2, conforme o tipo de bateria carregada. O transformador tem tensão de 9+9 V com corrente entre 200 e 500 mA.
![Carregador Nicad Carregador Nicad](/images/stories/banco/cir1149_01.png)
Carregador Nicad
