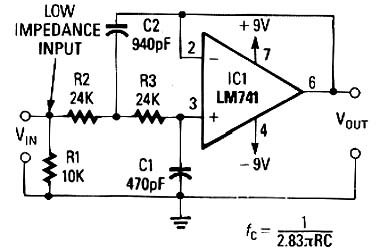

Este circuito saiu na Radio Electronics de maior de 1989. A revista não mais existe, mas o circuito é atual. Este circuito deixa passar os sinais abaixo de 10 kHz, tendo uma entrada de baixa impedância. A fonte de alimentação deve ser simétrica de 5 a 12 V e a fórmula para calcular os componentes usados em função da frequência está junto ao diagrama. Veja mais sobre o cálculo deste tipo de circuito na seção de matemática do site e também na seção de circuito simulados.
Filtro Passa-Baixas de Segunda Ordem com o 741
