Nesta simulação temos a configuração típica de um controle de potência de meia onda usando um SCR. Com o uso de uma ponte de diodos, podemos transformá-lo num controle de onda completa. O SCR pode ser o TIC106 ou outro da mesma família de acordo com a potência controlada. Na simulação visualizamos a forma de onda no osciloscópio virtual. Dependendo da versão do Multisim, podem ocorrer problemas de simulação deste circuito.

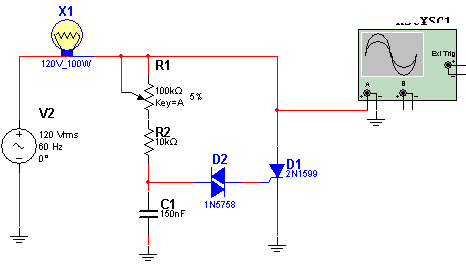

![Controle de Potência com SCR Controle de Potência com SCR](/images/stories/circuitos/ne0422_01.gif)
Controle de Potência com SCR

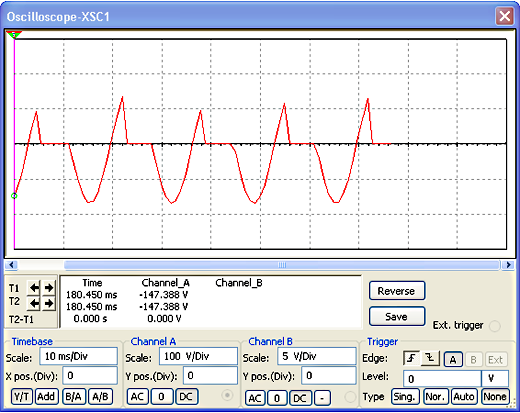

![Forma de onda obtida Forma de onda obtida](/images/stories/circuitos/ne0422_02.png)
Forma de onda obtida
