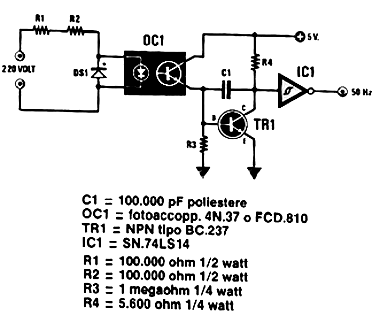

Este circuito saiu numa Nuova Elettronica de fevereiro de 1986. A revista não mais existe, mas o circuito dá uma idéia de como podemos usar um acoplador com um transistor para interfacear com uma entrada TTL. A alimentação deve ser feita com 5 V e a entrada de excitação é de 220 V. Com a alteração de R1 e R2 pode-se excitar o circuito com 110 V. Este circuito fornece 60 Hz na nossa rede de energia. No original, 50 Hz pois a rede na Itália é nesta frequência.
60 Hz TTL a Partir da Rede
