O ganho do circuito apresentado depende de R4 e de R5. Estes componentes podem ser alterados. Com os valores dados, um sinal de 100 mV na entrada produz um sinal de 500 mV na saída. A fonte não precisa ser simétrica de 9 a 15 V. Na simulação um sinal senoidal de 100 kHz é utilizado. A mesma configuração vale para amplificadores operacionais equivalentes.

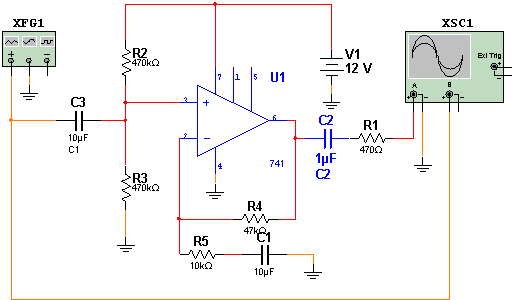

![Amplificador Linear até 100 kHz com o 741 Amplificador Linear até 100 kHz com o 741](/images/stories/circuitos/ne0404_01.gif)
Amplificador Linear até 100 kHz com o 741

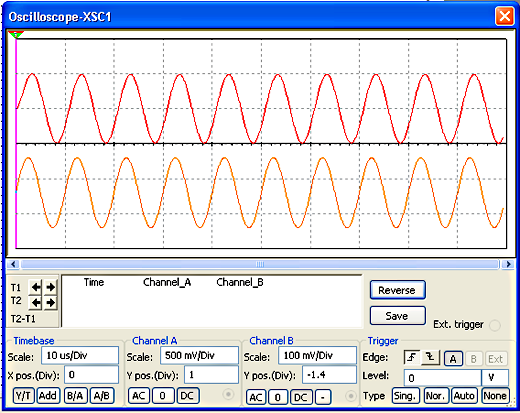

![Forma de onda obtida. Forma de onda obtida.](/images/stories/circuitos/ne0404_02.png)
Forma de onda obtida.
