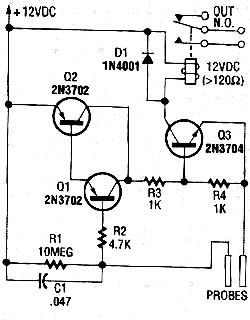

Este circuito foi encontrado numa revista Hands On de 1986. A revista não mais existe, mas o circuito é viável ainda em nossos dias. Trata-se de um circuito que aciona um relé a partir do sinal de um sensor de umidade. O circuito aciona um relé de 12 V x 100 mA (ou menos) e os transistores NPN podem os BC548 e o PNP um BC558. Com alimentação de 6 V o relé pode ser de 6 V e o circuito também funcionará. O sensor pode ser formado por duas barrinhas de metal enterradas no chão para detecção de umidade ou ainda suspensas para contato da água num reservatório. Outra possibilidade é duas telas de metal tendo entre elas um tecido poroso para detectar vazamentos.
Alarme de Umidade
