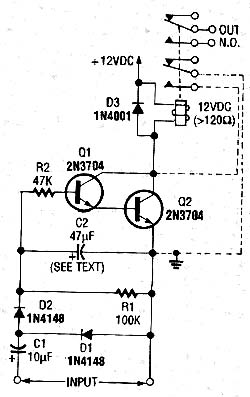

Este circuito foi encontrado numa revista Hands On de 1986. A revista não mais existe, mas o circuito é viável ainda em nossos dias. Trata-se de um circuito que aciona um relé a partir de um sinal de áudio, por exemplo, d saída de um amplificador. Ele pode ser usado num alarme de batida ou de som. O circuito aciona um relé de 12 V x 100 mA (ou menos) e os transistores podem os BC548. Com alimentação de 6 V o relé pode ser de 6 V e o circuito também funcionará. O circuito precisa de um sinal de alguns volts para acionamento, devendo ser usado um transformador caso seja ligado à saída de um amplificador de áudio.
Relé de Tom
