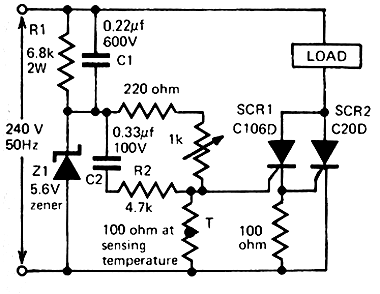

Encontramos este circuito simples numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. O circuito pode controlar uma carga de muito alta potência ligada a um grande SCR através de um SCR menor. O SCR menor pode ser o TIC106 e o maior de acordo com a corrente da carga controlada. O circuito é indicado para a rede de 240 V (Inglaterra), mas funciona também em 220 V. Dada a diferença de frequência da rede em nosso caso 60 Hz, pode ser necessário alterar o valor de C1 e C2 para se obter controle na faixa completa de potências.
Controle SCR de Muito Alta Potência
