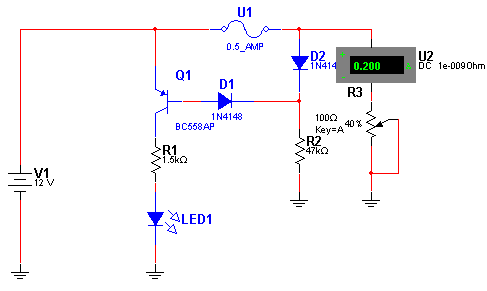

Quando o fusível abre, por qualquer motivo, o circuito entra em ação fazendo acender um LED. O resistor R1 depende da tensão de operação do circuito que pode variar entre 5 e 12 V tipicamente. Na simulação, atuando-se sobre o potenciômetro R3 com a tecla, a corrente aumenta no circuito até o instante em que o fusível U1 abre. Isso ocorre com algo em torno de 600 mA.Neste momento, o LED acende. Para voltar o potenciômetro à posição inicial e fazer nova simulação use Shift+A. Desligue e ligue novamente a simulação.
Aviso de Fusível Queimado
Clique aqui para baixar a simulação e netlist
