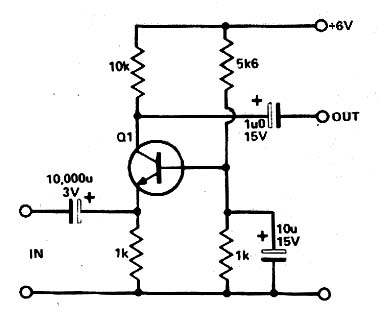

Encontramos este circuito simples numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. O circuito consiste num amplificador de muito baixa impedância de entrada que utiliza um transistor na configuração de base comum. A alimentação pode ser feita com tensões de 6 a 9 V e o capacitor de entrada, na verdade pode ter valores entre 470 µF e 10 000 µF. A impedância de entrada estará entre 10 ? e 1 k. Q1 pode ser um BC549. Veja este circuito simulado na seção correspondente do site.
Amplificador de Áudio Base Comum
