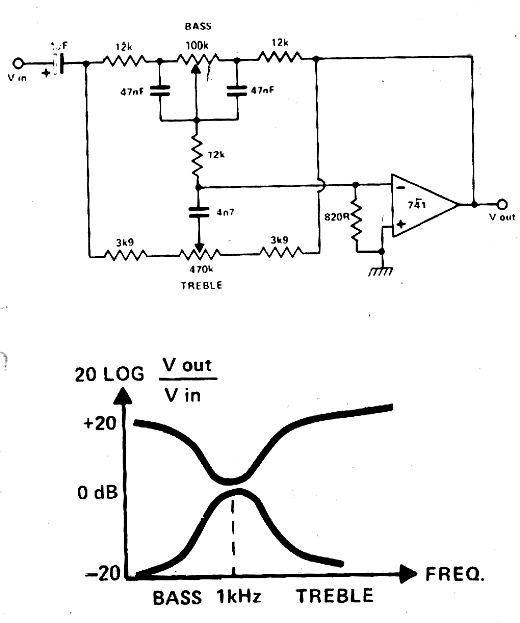

Encontramos este circuito simples numa publicação inglesa denominada Electronic Circuit Design no 3 da primavera de 1980. O circuito consiste num controle de tom utilizando o amplificador operacional 741. O amplificador operacional deve ser alimentado por fonte simétrica de 5 a 12 V e a curva de resposta é dada abaixo do diagrama. O circuito é intercalado entre a fonte de sinal e a entrada do amplificador de áudio.
![Controle de Tom com o 741 Controle de Tom com o 741](/images/stories/banco/cir0894_01.jpg)
Controle de Tom com o 741
