Este circuito pode gerar sinais de 100 Hz até algumas centenas de quilohertz dependendo apenas do valor de C1 e das características do amplificador operacional usado. Na verdade, os operacionais da série TL071 ou TL081 podem ser usados assim como outros tipos com FET tais como o TL271. A fonte deve ser simétrica com tensões de 3 a 12 V, conforme as características do operacional. O sinal gerado é retangular com um ciclo ativo de 50%. Pode-se alterar este ciclo ativo modificando-se a relação de valores entre R2 e R3.
![Astável com o TL071 Astável com o TL071](/images/stories/circuitos/ne0380_01.gif)

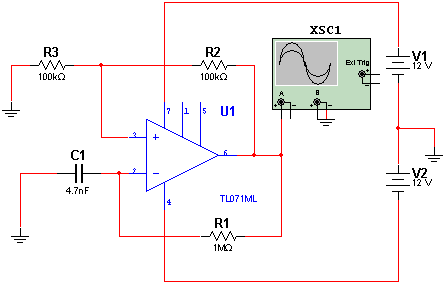

Astável com o TL071

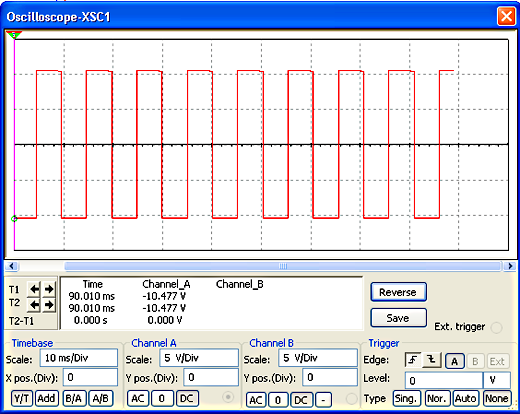

Na figura abaixo a forma de onda do sinal gerado visualizada no osciloscópio virtual do Multisim 11.0.
![Forma de onda obtida. Forma de onda obtida.](/images/stories/circuitos/ne0380_02.png)
Forma de onda obtida.
Para baixar a simulação e netlist, clique aqui
