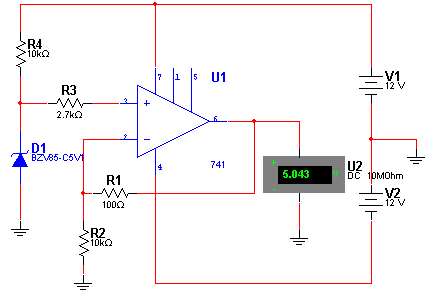

Este circuito possibilita o uso de um diodo zener de 5 V como uma referência de tensão de baixa impedância, já que a saída dos operacionais como o 741 são de baixa impedância. A fonte deve ser simétrica com tensão maior do que a do diodo zener. Na simulação temos uma saída de um pouco,mais de 5 V. Tensões diferentes de 5 V, mesmo com um zener de 5 V podem ser obtidas alterando-se R1. Na verdade, se esse componente for substituído por um trimpot de 47k teremos um zener ajustável.
Referência de 5 V
