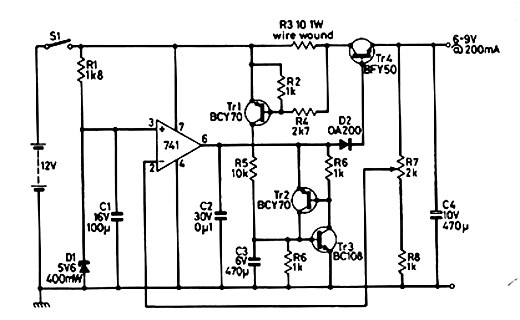

Este circuito apareceu numa Practical Electronics de novembro de 1982. A revista já não existe mais, mas o circuito é viável pois todos os componentes são comuns. A alimentação vem de uma bateria de 12 V, sendo a tensão de saída determinada pelo ajuste de R7. Os componentes admitem equivalentes. Para os BCY50 recomendamos o BD136 e para o BFY50 o BD135. Já o BC108 pode ser substituído pelo BC548.
Regulador Protegido de 6 a 9 V - 200 mA
