Este circuito didático simula o funcionamento de uma porta E (AND) utilizando dois transistores. Podemos seguir o mesmo raciocínio e usar três transistores para uma porta de três entradas. A lâmpada (saída) só será ativada quando as duas entradas estiverem. Veja que podemos também simular a porta NÃO-E com o mesmo circuito, substituindo X1 por um resistor de 220 ? e colocando um indicador no coletor do transistor. Nestas condições o indicador apagará quando as duas entradas estiverem no nível alto, pois os dois transistores estarão saturados.

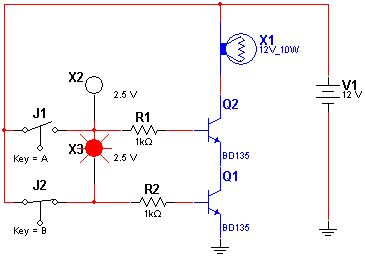

![Porta E Com Transistores Porta E Com Transistores](/images/stories/circuitos/ne0338_01.gif)
Porta E Com Transistores
