Este circuito, encontrado em 101 Electronics Projects de 1976 ainda é atual, pois os componentes podem ainda ser obtidos. O transistor admite equivalentes como o BC548 e o relé deve ser de acordo com a tensão de alimentação entre 6 e 12 V, com corrente de acionamento até 100 mA. O capacitor C1 deve ser obtidos experimentalmente para acionamento de acordo com o sinal de entrada. A intensidade do sinal de entrada deve ser de pelo menos 1 V.
![Relé Ativado por Sinal Relé Ativado por Sinal](/images/stories/banco/cir0750_01.jpg)

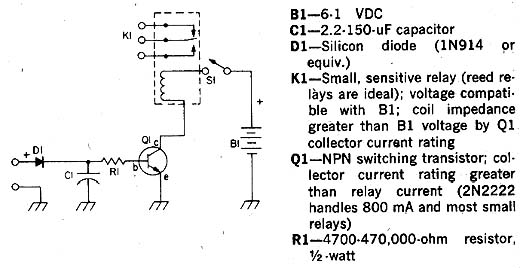

Relé Ativado por Sinal
