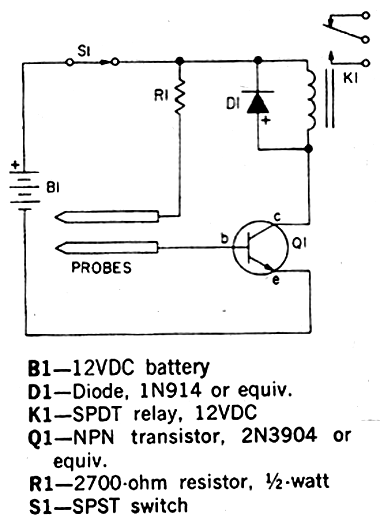

Este circuito foi sugerido pelo 101 Electronics Projects de 1976. O sensor tanto podem ser barras colocadas no solo, telas separadas por um material poroso, ou de outro tipo, conforme o que se deseja detectar. Quando a umidade entre os sensores (probes) reduz a resistência do circuito o relé fecha seus contactos ativando um sistema de alarme. O relé é de 12 V do tipo para 50 mA. Se for usada fonte ela não pode ser do tipo sem transformador. Equivalente ao 2N3904 é o BC548.
Alarme de Umidade
