Nesta simulação pelo Multisim 11.0 mostramos como utilizar o analisador de rede para levantar a Carta de Smith de um amplificador de RF transistorizado. A frequência para cada curva obtida pode ser ajustada no instrumento em função da aplicação. O circuito utiliza um transistor de RF da Motorola MRF927T1 mas vale para outros transistores do mesmo tipo.

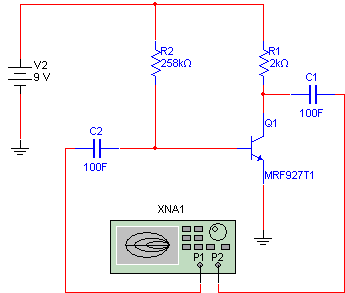

![Amplificador de RF Amplificador de RF](/images/stories/circuitos/ne0313_01.gif)
Amplificador de RF

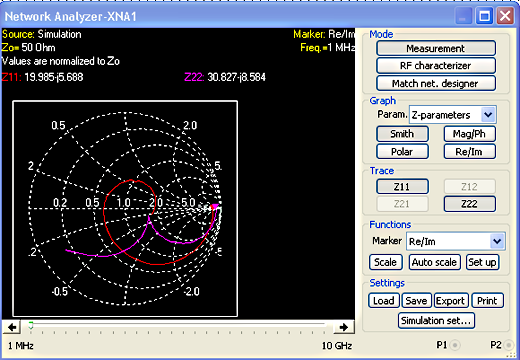

Curva obtida no Network Analyzer (Analizador de Rede) do Multisim.
![Curva do analisador de rede Curva do analisador de rede](/images/stories/circuitos/ne0313_02.png)
Curva do analisador de rede
Download da simulação e netlist.
