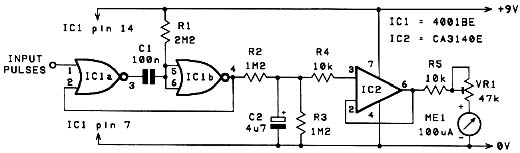

Desenvolvido originalmente para medição de batimento cardíaco este circuito é na verdade um conversor frequência-tensão, com indicação num instrumento analógico. O circuito foi apresentado num artigo sobre biofeedback numa revista Practical Electronics de maio de 1987. Sua alimentação pode ser feita com bateria de 9 V e os pulsos de entrada devem ser compatíveis com a lógica CMOS. O circuito de integração dos pulsos é formado por R2 e C2, componentes que podem ser alterados conforme a faixa de frequências do sinal de entrada.
Conversor Pulsos - Frequência
