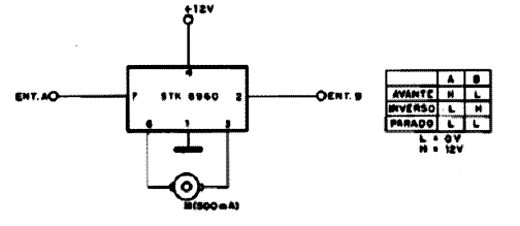

O circuito integrado STK6960 usado nesta aplicação não é muito comum, mas se você o encontrar pode controlar pequenos motores de 12 V com corrente até 0,5 A com facilidade. Na tabela ao lado do esquema temos os níveis lógicos para o controle, lembrando que o nível alto deve ser feito com uma tensão de 12 V. O mesmo efeito deste circuito pode ser obtido com pontes H, e diversos esquemas destas pontes estão disponíveis na seção de mecatrônica do site.
