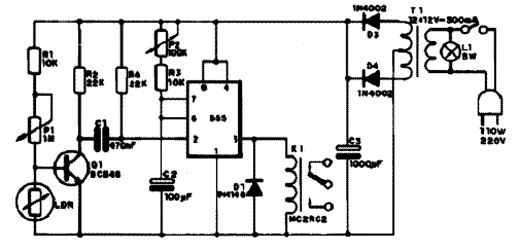

O corte rápido da luz que incide no sensor, pela passagem de alguém, faz com que seja gerado um pulso de disparo para o monoestável 555. Este monoestável vai manter o relé fechado por um tempo ajustado em P2. Podemos ligar aos contatos do relé sirenes, dispositivos de aviso, luzes., etc. O relé é do tipo sensível de 20 mA. Para correntes maiores, deve ser usada uma etapa amplificadora (veja ART011). O sensor é um LDR que deve ser montado num tubo para focalizar apenas a fonte emissora de luz que pode ser um LED branco de alta potência ou uma lâmpada comum. P1 faz o ajuste de sensibilidade ao disparo.
Alarme de Passagem
