Quando uma ou outra entrada vai ao nível baixo, os LEDs apagam (Não Ou). O transistor admite equivalente como o BC548 e o circuito é alimentado por uma tensão de 5 V. O LED pode ser de qualquer cor.
![Porta TTL Para Excitação de LED Porta TTL Para Excitação de LED](/images/stories/banco/cir0529_01.gif)

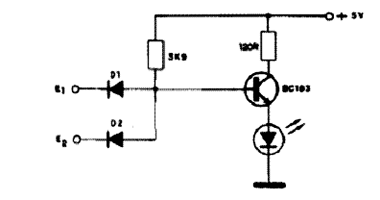

Porta TTL Para Excitação de LED
Quando uma ou outra entrada vai ao nível baixo, os LEDs apagam (Não Ou). O transistor admite equivalente como o BC548 e o circuito é alimentado por uma tensão de 5 V. O LED pode ser de qualquer cor.
