Este circuito corta os picos acima de 105 V mantendo uma tensão máxima de 105 V pico a pico na carga alimentada. A corrente máxima é 120 mA. Zeners com outros valores de tensão podem ser usados, com as devidas alterações de valor do resistor. Veja circuito como este simulado na seção de Circuitos Simulados.

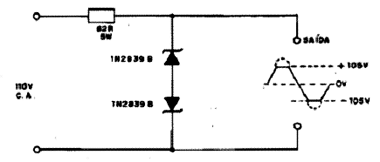

![Regulador 105 V x 120 mA Regulador 105 V x 120 mA](/images/stories/banco/cir0496_01.gif)
Regulador 105 V x 120 mA
