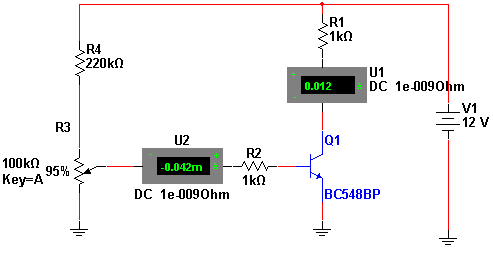

Com este circuito didático é possível estudar o funcionamento de um transistor, analisando seu comportamento como amplificador de corrente na configuração de emissor comum. Variando a corrente de base através da tecla A, que controla R3, podemos ler a corrente de base em U2 e a corrente de coletor obtida em U1. Variando a posição do cursor de R3 e anotando as correntes de base podemos plotar a característica do transistor até o ponto de saturação. No caso, temos que uma corrente de 42 uA produz uma corrente de coletor de 12 mA, o que, com o resistor de 1 k no coletor é a corrente de saturação.
Verificando o Funcionamento de um Transistor
