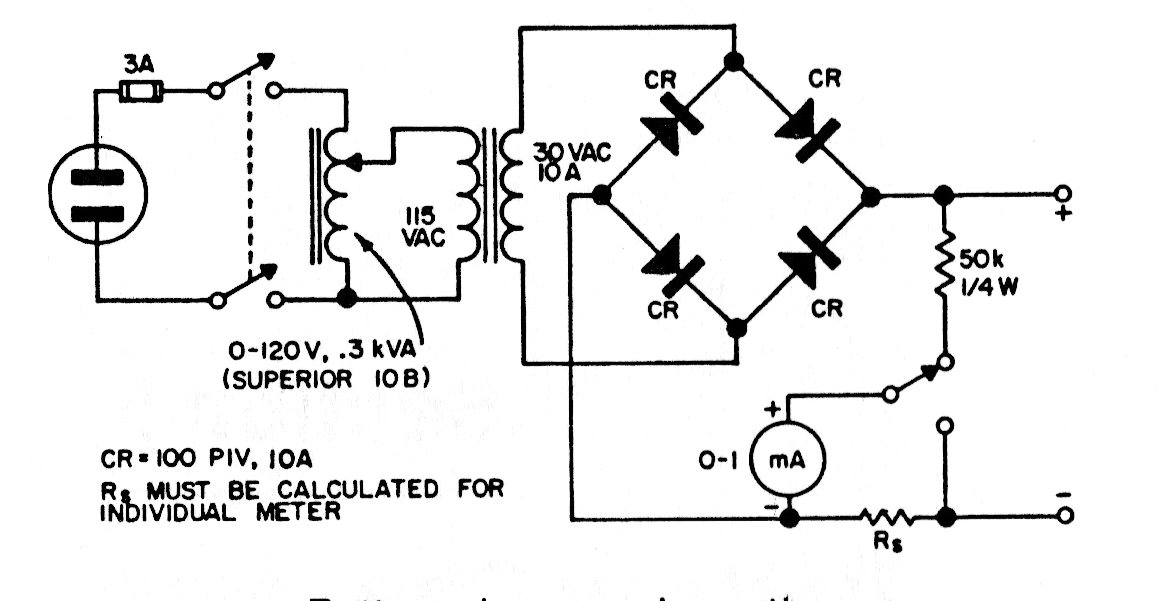

Este carregador para baterias de moto e automotivas foi encontrado numa documentação americana antiga. Ele faz uso de um variac, ou seja, um autotransformador para a rede de energia. Os diodos são de 10 A, assim como o secundário do transformador. Rs é calculado de acordo com o instrumento.
| Clique na imagem para ampliar |
