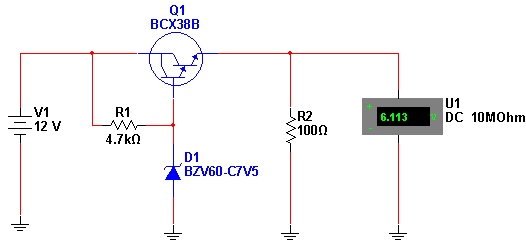

O circuito apresentado reduz a tensão de 12 V de uma bateria para 6 V, sob corrente até mais de 1 A, utilizando um transistor Darlington. O diodo zener deve ter uma tensão de aproximadamente 1,5 V a mais do que a tensão desejada na saída. Podemos usar este mesmo circuito para obter tensões de saída de 3 V a 9 V, utilizando diodo zener apropriado. O transistor deve ser dotado de radiador se a corrente de saída for maior do que 200 mA. Na simulação ligamos uma carga de 100 ? e um voltímetro na saída. Podemos usar o mesmo circuito para reduzir tensões maiores de entrada, até uns 30 V, conforme as características do transistor usado. Transistores equivalentes podem ser empregados.
Redutor de 12 V Para 6 V com Darlington
Download da simulação e netlist
