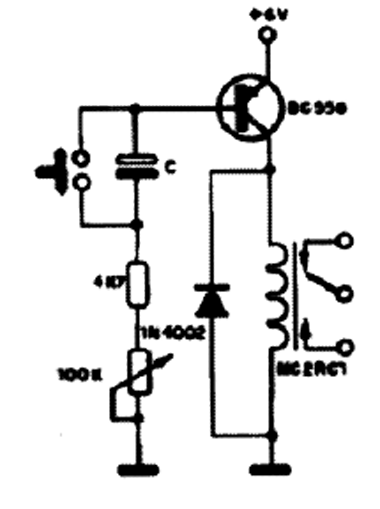

Pressionando o interruptor de pressão o relé fecha seus contatos e assim permanece por um tempo que depende da carga de C e do ajuste do potenciômetro de 100 k. O capacitor pode ter valores entre 10 µF e 1000 µF para temos que chegam a alguns minutos. Podem ser usados relés de 12 V com alimentação feita com esta tensão. O transistor tanto pode ser o BC558 como o BD136.
Relé de Tempo
