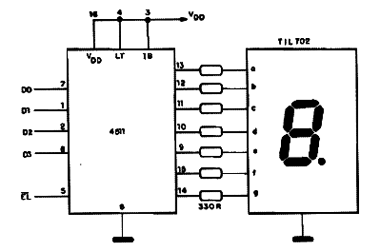

O circuito abaixo mostra como usar o 4511, um decodificador CMOS de 7 segmentos para display de catodo comum. Os resistores podem ser de 330 ? ou 470 ? e a tensão de alimentação do circuito ficará entre 5 e 12 V. As entradas devem ser feitas por níveis lógicos TTL e a entrada CL limpa ou zera o mostrador.
![Decodificador CMOS de 7 Segmentos Decodificador CMOS de 7 Segmentos](/images/stories/banco/cir0429_01.gif)
Decodificador CMOS de 7 Segmentos
