Este simples circuito serve para mostrar a ação de um diodo como retificador de meia onda. A carga é resistiva de modo a se poder observar a condução completa dos semiciclos neste circuito. Na prática podem ser usados os mesmos componentes, apenas com o cuidado de que o resistor tenha uma dissipação de pelo menos 10 W.

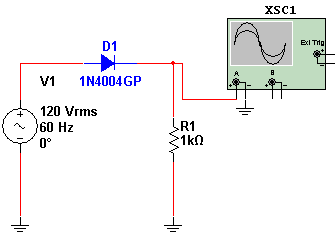

![Retificador de Meia Onda Retificador de Meia Onda](/images/stories/circuitos/ne0260_01.gif)
Retificador de Meia Onda

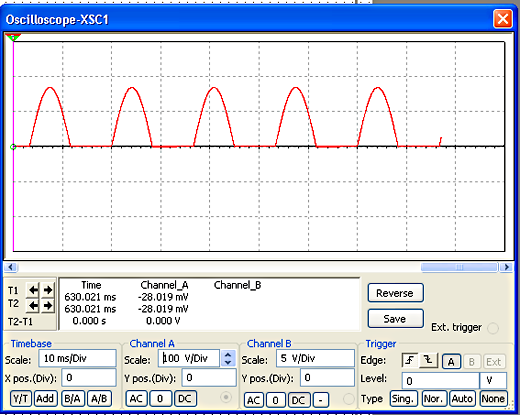

A forma de onda da tensão aplicada ao resistor é mostrada na figura abaixo, visualizada no osciloscópio virtual do Multisim 11.0.
![Forma de onda obtida no osciloscópio virtual. Forma de onda obtida no osciloscópio virtual.](/images/stories/circuitos/ne0260_02.png)
Forma de onda obtida no osciloscópio virtual.
Arquivos para download: Simulação e Netlist
