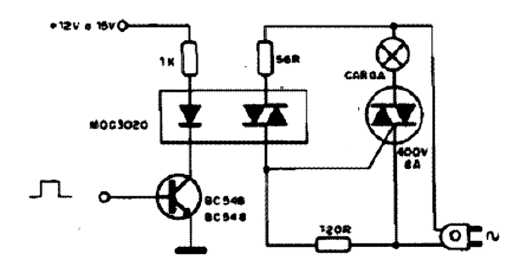

Na figura temos o circuito de um controle de potência utilizado um opto-diac MOC3020 para a rede de 220 V. O circuito pode controlar cargas de alta potência que dependem apenas do Triac utilizado como o TIC226 para 8 A, o qual deve ser dotado de dissipador de calor. Veja que existe um isolamento completo entre o circuito de controle e o circuito controlado. Veja nas características do opto-diac outros tipos para a rede de 110 V com sua configuração, em artigos correspondentes do site.
Controle de Potência com Opto Diac - MOC3020
