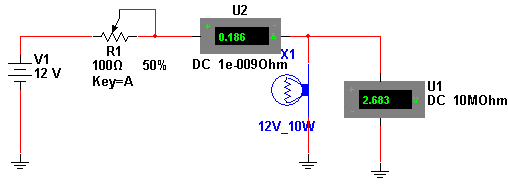

Esta simulação é útil para ensinar como funciona um potenciômetro ligado como reostato. A tensão do gerador é dividida entre o reostato e o receptor que é lâmpada, determinando assim seu brilho. Veja que nesta aplicação, quando a tensão aplicada à lâmpada é igual à tensão que aparece no reostato (metade da alimentação), a potência dissipada pela lâmpada é igual à potência dissipada pelo reostato. Na simulação monitoramos a tensão na lâmpada e a corrente, controlando ambos pela tecla A que atua sobre a resistência do reostato.
Reostato Simples
Arquivos para download: Simulação e Netlist
