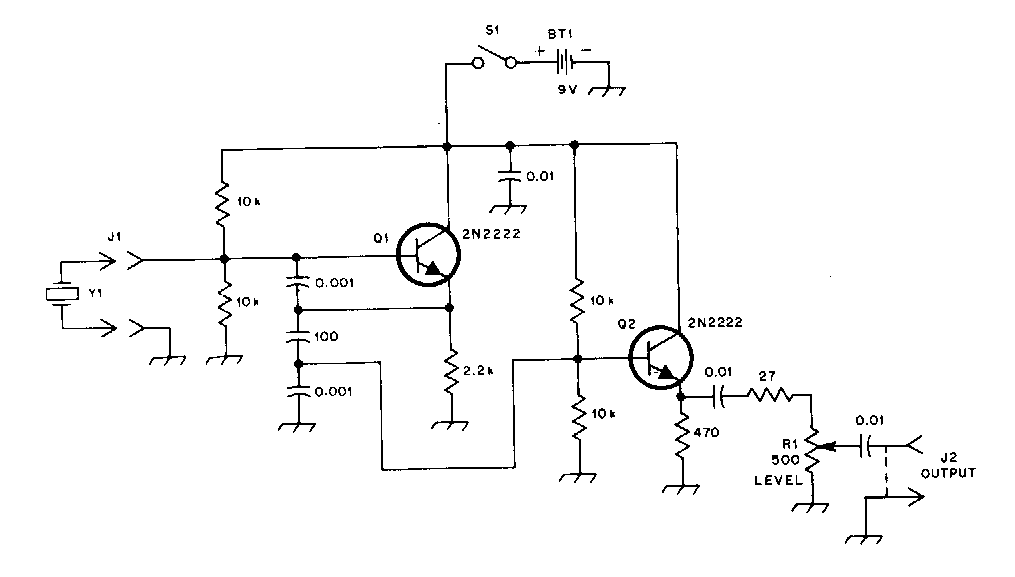

Este circuito foi obtido numa revista QST dos anos 80. O circuito pode gerar sinais de 1 a 15 MHz com 1 Vpp em carga de 50 ohms. Os transistores usados ainda são comuns em nossos dias.
| Clique na imagem para ampliar |
Este circuito foi obtido numa revista QST dos anos 80. O circuito pode gerar sinais de 1 a 15 MHz com 1 Vpp em carga de 50 ohms. Os transistores usados ainda são comuns em nossos dias.
