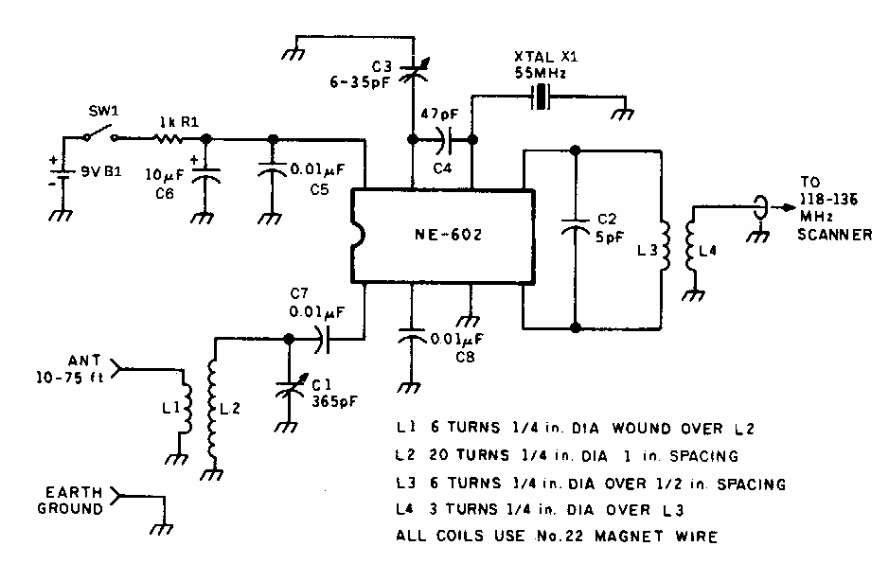

Este circuito converte os sinais da faixa de ondas curtas para a faixa de VHF de 118 a 130 MHz usada em aviação. O circuito usa um cristal de 55 MHz. Encontramos numa documentação dos anos 90.
| Clique na imagem para ampliar |
Este circuito converte os sinais da faixa de ondas curtas para a faixa de VHF de 118 a 130 MHz usada em aviação. O circuito usa um cristal de 55 MHz. Encontramos numa documentação dos anos 90.
