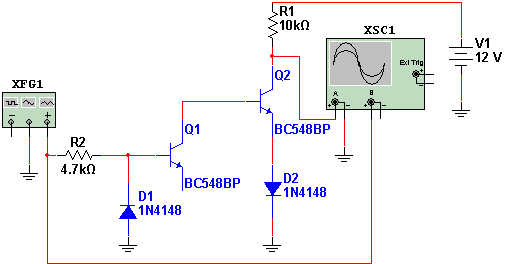

O circuito apresentado converte sinais senoidais de até algumas centenas de quilohertz em sinais retangulares cuja amplitude depende da tensão de alimentação. A tensão de alimentação pode ficar entre 5 V e 12 V e a amplitude do sinal de entrada não deve superar o valor da tensão de alimentação. Na simulação aplicamos um sinal senoidal de 1 kHz com 10 V de amplitude pico a pico obtendo um sinal retangular de 12 V de amplitude. Transistores equivalentes podem ser empregados.
Conversor Senoidal - Retangular Transistorizado

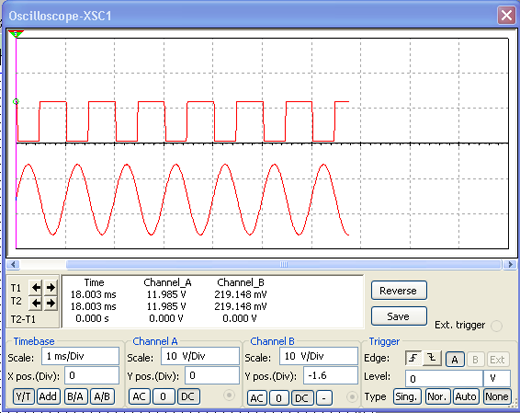

Na figura abaixo a forma de onda de saída e a forma de onda de entrada, visualizadas no osciloscópio virtual do Multisim 11.0.
Forma de onda obtida.
Arquivos para download: Simulação e Netlist
