Este circuito converte um sinal senoidal de frequências até algumas dezenas de quilohertz num sinal retangular cuja amplitude é determinada pelo diodo zener D1. Este diodo pode ter valores numa ampla faixa, desde que não supere a tensão de alimentação. A fonte de alimentação deve ser simétrica com tensões de 2 a 15 V. Na simulação aplicamos um sinal senoidal de 1 kHz e obtivemos um sinal retangular.

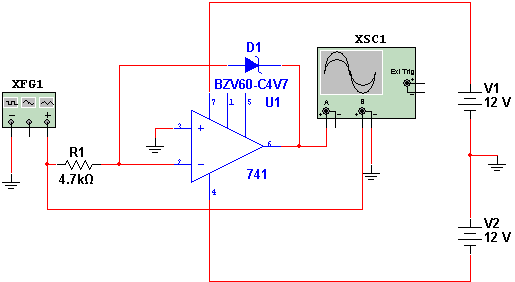

Conversor Senoidal-Retangular com Operacional

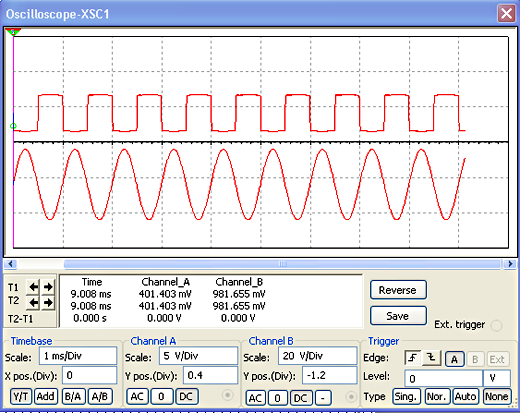

A visualização do sinal obtido no osciloscópio virtual do Multisim 11.0 é dada a seguir.
Forma de onda obtida
Arquivos para download: Simulação e Netlist
