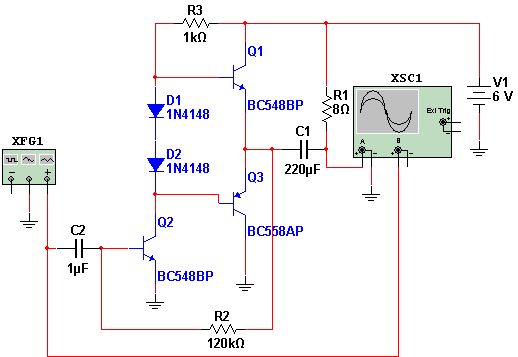

Este pequeno amplificador de áudio fornece uma saída entre 50 mW e 200 mW dependendo da tensão de alimentação. Esta tensão pode variar entre 3 e 9 V tipicamente. Os resistores R3 e R2 determinam o ganho e também a fidelidade do sinal de saída. Na simulação pode-se alterar à vontade estes componentes de modo a se obter o melhor desempenho. R2 não deve ser menor que 47 k e R3 não deve ser menor que 470 ?. Na simulação um sinal de 100 mV é aplicado à entrada obtendo-se um sinal de 1,5 V na saída sobre carga de 8 ?, que corresponde ao alto-falante.
As formas de onda para os valores de componentes indicados, com um sinal de entrada de 1 kHz são obtidas no osciloscópio virtual, conforme mostra a figura abaixo. Este mesmo circuito pode ser elaborado com transistores BD135 e BD136 na saída com alimentação de 9 V ou 12 V, para maior potência. Para 6 V a corrente de consumo estará em torno de 100 mA.
Arquivos para download: Simulação e Netlist
