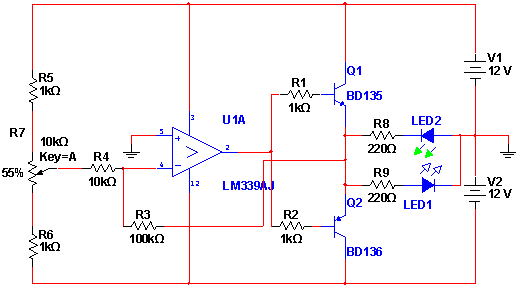

Este circuito inverte a corrente aplicada a um motor ou outro tipo de carga. Na simulação, para observarmos o sentido da corrente, a carga é substituída por dois LEDs em oposição. Este conjunto pode ser, por exemplo, um motor, que terá sua rotação invertida quando o potenciômetro de ajuste for acionado. Este potenciômetro é controlado pela tecla A, na simulação. Para os transistores usados, a corrente máxima de carga é de 5009 mA. Devem ser usados dissipadores para os transistores. A tensão de alimentação, entre 5 e 12 V depende do motor usado. Podem ser empregados transistores equivalentes e para um controle linear de velocidade nos dois sentidos, o resistor R3 pode ser reduzido.
Controle Bidirecional - 1
Arquivos para download: Simulação e Netlist
