Conversor quadrado para dente de serra CIR16011S CB8926E (CIR18984)

Detalhes
Escrito por: Newton C. Braga

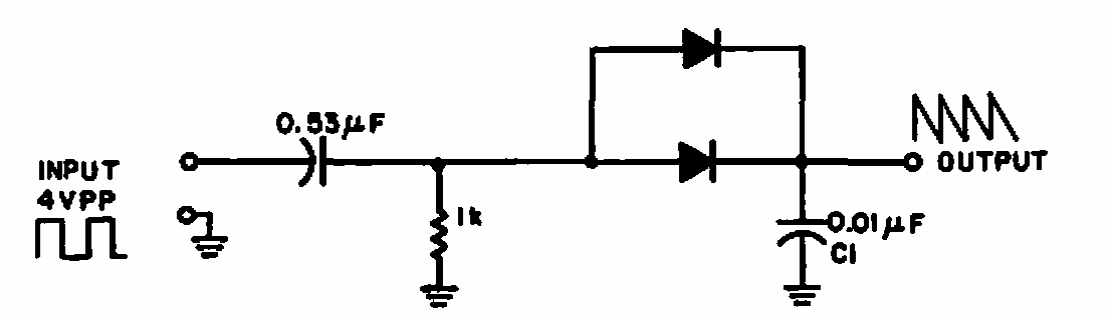

Encontramos este circuito numa documentação americana de 1967. Os diodos são de uso geral e a frequência de entrada pode ficar entre 80 e 800 Hz.




| Clique na imagem para ampliar |
