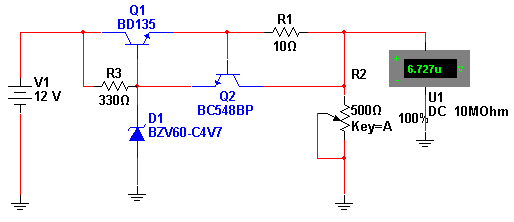

Quando a corrente na carga for tal que a queda de tensão em R1 superar 0,6 V o transistor Q2 entra em condução e corta a fonte. Esta é proteção contra sobre-corrente usada neste circuito e muito comum em muitas aplicações. R é calculado dividindo-se 0,6 V pela corrente em que se deseja que o circuito atue. O zener determina a tensão normal de saída e a tensão de entrada deve ser pelo menos 2 V maior que a tensão de saída. Para o transistor usado a corrente máxima é da ordem de 500 mA. Podem ser usados transistores de maior potência, que devem ser montados em dissipador de calor. O potenciômetro controlado pela tecla A na simulação, muda a corrente na carga para vermos a ação do circuito pela tensão indicada no voltímetro.
Arquivos para download: Simulação e netlist
