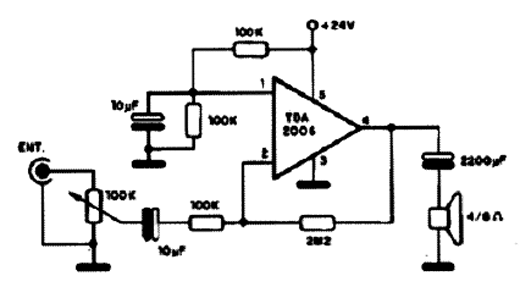

Com uma alimentação de 24 V este amplificador fornece uma potência de 8 W em carga de 4 ?. O circuito integrado deve ser dotado de dissipador de calor e a fonte deve fornecer pelo menos 1,2 A. O potenciômetro de 100 k? funciona como controle de volume. O ganho pode ser alterado pelo resistor de 2,2 M?. Este circuito serve como excelente amplificador reforçador para MP3 e outros equipamentos que usam fone além de amplificador multimídia.
Amplificador de 8 W com o TDA2006
