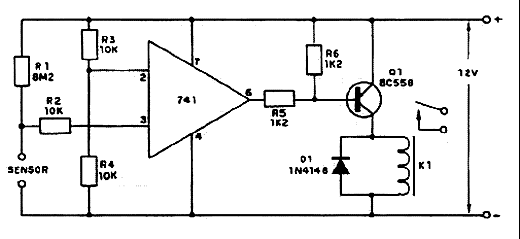

O sensor pode ser formado por eletrodos enterrados ou ainda telas de metal com um tecido entre elas. O resistor R1 determina a sensibilidade podendo ter valores tipicamente entre 100k e 8,2 M. Valores mais altos implicam em maior sensibilidade. A tensão de alimentação deve ser escolhida conforme o relé e não deve ser usada fonte simétrica. O relé tem bobina de no máximo 50 mA e amplificadores operacionais e comparadores equivalentes podem ser empregados. CIR238 mostra outro circuito deste tipo.
Alarme de Umidade com o 741
